INTERNET PAR SATELLITE EN EMCOM

Partage d’expériences

L’internet par satellite est devenu populaire depuis l’apparition de Starlink par Elon Musk en 2019. Avant son système révolutionnaire, il existait déjà plusieurs technologies satellitaires.

Dans cet article, je vais vous partager des expériences concernant le monde du satellite dans l’évènementiel et l’emcom.

Pour rappel, il y a déjà des présentations des technologies dans mes précédents tutoriels.

MAJ : 19/01/2024

LE ROLE DES SATELLITES EN EMCOM

Les télécommunications jouent un rôle crucial lors d’un désastre pour coordonner les secours et demander des renforts. Les connexions par satellite permettent d’avoir un lien vers le monde extérieur ou vers différents lieux en zone sinistrée là où il n’y a plus aucun système fonctionnel. Le satellite fonctionne presque partout à condition d’avoir vue sur le ciel.

Il existe quelques technologies comme le téléphone (INMARSAT, IRIDIUM, …) et les paraboles internet à large bande (VSAT et STARLINK).

Nous allons nous concentrer sur STARLINK et le VSAT qui permettent d’offrir une connexion internet. Ces solutions sont les plus abordables. Les téléphones restent eux très chers à l’utilisation.

La connexion internet permet aux secours d’avoir des lignes de téléphones (voip), d’utiliser les systèmes de messagerie comme Whatsapp, Facebook, Discord, d’utiliser des systèmes propriétaires, vidéoconférences, accès à internet, … Les sinistrés peuvent avoir un moyen de télécommunication pour rassurer leurs proches via une bulle WIFI.

STARLINK

PRESENTATION

Il n’y a pas besoin de vous présenter Starlink tellement on en parle partout. C’est le dernier système qui a été mis en œuvre par Elon Musk. Il s’agit d’une constellation de millier de satellites à orbite terrestre basse. Elle permet une latence équivalente aux réseaux câblés (environs 40 ms) et un débit élevé (100 à 350 Mbps) pour les utilisateurs isolés.

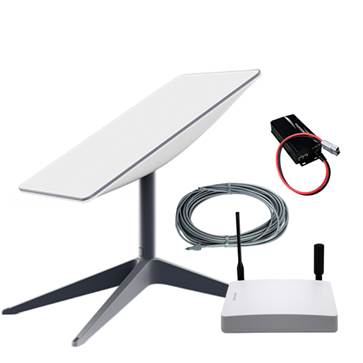

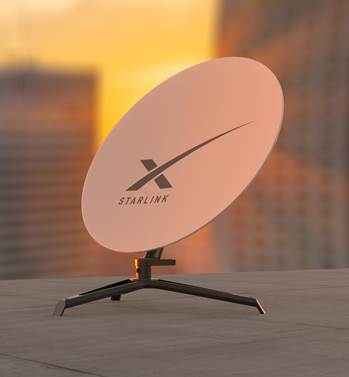

Côté utilisateur, Starlink, c’est un kit qui comprend l’antenne (type parabole), le câble propriétaire PoE, le modem-routeur-WIFI et l’alimentation. On ajoute un autre câble propriétaire pour avoir une connexion ETHERNET (RJ45).

Le matériel vous est livré après commande sur leur site : https://www.starlink.com/ .

Il est disponible à la vente (300 à 400 $) ou à la location.

L’installation est très simple et bien documentée sur les tutoriels et les vidéos youtubes (Google est votre ami). Il faut un dégagement vers le ciel assez important à 360° d’azimut pour une utilisation optimale, dégagé vers le nord. Mais il fonctionne dans des endroits encaissés avec des coupures.

Côté performances, il n’y a rien à redire, c’est la délivrance :

· 100 à 350 Mbps en downlink

· Latence d’environ 40 ms

· Excellente disponibilité

· Illimité en data

· Fonctionne par mauvais temps

Côté abonnement, il faut souscrire aux différentes formules sur le site de la firme. Je ne les détaille pas ici comme elles changent souvent. Il faut retenir qu’il y a les formules fixes, mobiles et profesionnelles. Les formules fixes sont moins chères et concurrentielles au câblé (environ 50 à 65 €/mois). Les formules nomades sont plus chères (80 à 100 €/mois). On peut le désactiver et le réactiver à tout moment (en mode nomade) : pratique lorsque vous partez en camping-car pendant deux mois par an. La page web Starlink est toujours accessible. Le data est illimité et le débit est non bridé.

Starlink est un véritable concurrent aux opérateurs télécom car il offre des performances comparables au câble et à la fibre d’entrée de gamme.

Côté technique, le système fonctionne derrière un CGNAT. Cela veut dire que vous n’avez pas d’IP publique pour héberger un serveur à la maison. Seuls les professionnels peuvent avoir une IP publique. Pour les particuliers, il faudra passer par un VPN (Nord VPN par exemple).

L’ensemble de l’installation consomme jusqu’à 100 W et 35 W sans le dégivrage. Il faut donc penser à une alimentation adéquate en mode autonome : un panneau solaire d’au moins 200 W, un accu d’au moins 100 Ah en 12 V et un convertisseur DC/AC 220 V. Un power bank style Ecoflow Delta 2 ou Jackery Explorer 1000 fera aussi l’affaire. Il y a moyen de bricoler des câbles PoE directement alimentés en DC. Google est votre ami.

Comme tous les systèmes, il n’y a pas que des avantages. Il faut savoir que le service après-vente n’est pas fort présent et n’obéit pas aux lois européennes. Aussi, il n’y a pas de SLA (service minimum garanti) sur la disponibilité du réseau. Cela veut dire que vous n’avez aucune garantie de fonctionnement. Rappelez-vous d’un évènement avec la guerre en Ukraine où Elon Musk a déconnecté son système car il était utilisé pour des attaques contre la Russie. Rassurez-vous, le système ne va pas se déconnecter à tout va.

EXPERIENCE

Essais réalisés lors des 20 km de Bruxelles 2023.

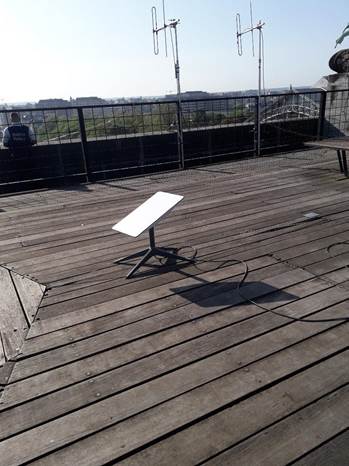

La parabole a été placée sur les toits Nord du Cinquantenaire pour le compte d’Unité Télécom de la Croix-Rouge de Bruxelles.

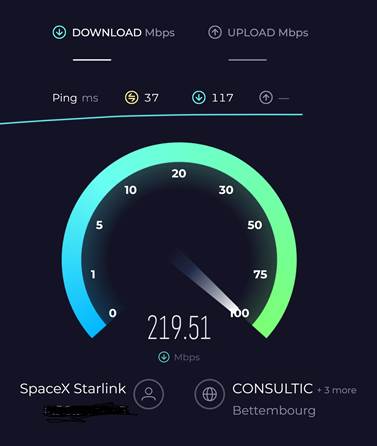

Le débit a été bien meilleur que le plus performant des modems 4G+ disponibles. Nous étions entre 40 et 50 Mbps en 4G+. C’est tombé à 20 Mbps en forte affluence (saturation du réseau). On a même eu un service indisponible pendant quelques minutes.

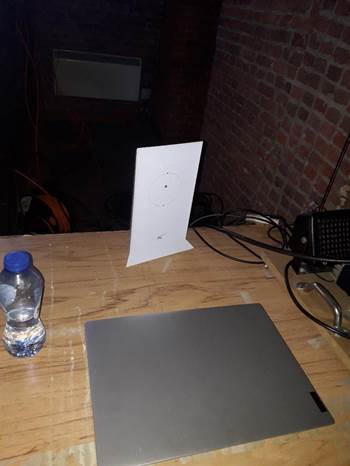

Nous n’avons observé aucune coupure du Starlink durant toute la durée de l’activité. Nous avions deux routeurs 4G Orange de back-up en fail-over (via un routeur pf sense).

Notre retour d’expérience est ainsi excellent :

· Très simple à installer : en 10 minutes, ça tourne. On pose l’antenne, on allume, elle se positionne et c’est parti. C’est accessible à n’importe qui.

· Un dégagement assez grand est recommandé (vers le nord principalement), cependant il n’y a pas besoin d’être dégagé au sud comme pour le VSAT.

· Cela fonctionne par intermittence et de manière instable dans les lieux encaissés.

· La Voip a très bien fonctionné. Nous n’avions pas d’application vidéo. Elles auraient très bien fonctionné.

· Le matériel ne prend pas trop de place et peut être logé dans un flight case de 40 cm.

Starlink convient bien pour les services d’urgence et l’évènementiel en connexion principale*. Les performances sont comparables à une ligne câblée. Par contre, prévoir un plan B pour les situations de crises (guerre, …). Elon Musk fait un peu la pluie et le beau temps !

Néanmoins, il faut pouvoir justifier son coût si c’est pour l’utiliser de manière occasionnelle.

Quelques liens

Starlink : https://www.starlink.com/

Vidéo youtube : https://www.youtube.com/watch?v=K5S-VuuN6Zc

Groupe Facebook d’utilisateurs en Belgique : https://www.facebook.com/groups/2315090845289498

Un guide complet pour utiliser Starlink : https://2023.apricot.net/assets/files/APPS314/starlink-first-impre_1677543480.pdf

VSAT - SKYDSL

PRESENTATION

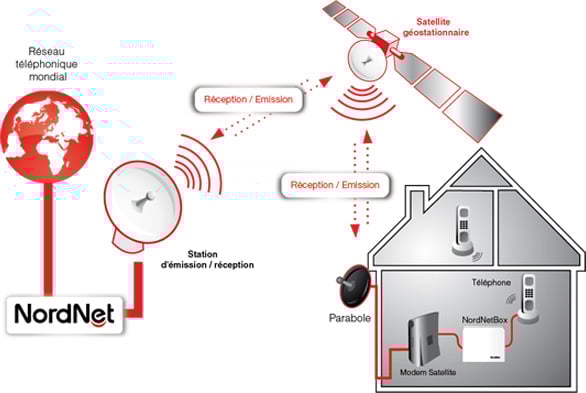

Le VSAT est une technologie de connexion à internet haut débit via un satellite à haute orbite géostationnaire (KA-SAT par exemple) à 36 000 km. C’était la seule technologie viable avant l’arrivée de Starlink. Le VSAT permet d’avoir une connexion internet stable partout avec des débits allant de 2 à 200 Mbps en downlink selon le fournisseur, l’abonnement et la qualité de la liaison. Ce système est contraint par une latence non négligeable de 600 à 700 ms due à la distance bien plus grande que doit parcourir le signal radio (2 x 36 000 km). Cela ne l’empêche pas d’être un bon système. Il permet de connecter des personnes isolées.

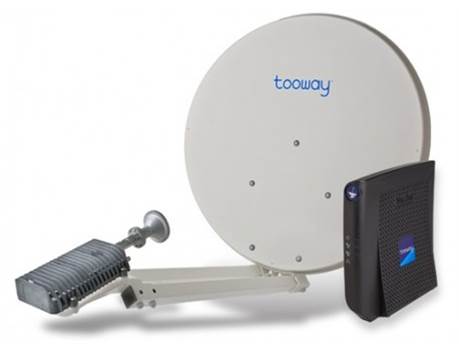

Côté utilisateur, un kit VAST se compose de la parabole, du modem-routeur(-WIFI) et de son alimentation. Il faut être dégagé plein sud. L’installation demande plus de doigté et de temps : il faut stabiliser l’antenne et la pointer correctement (beamer) vers le satellite. Cela peut prendre 1 à 2h pour les non expérimentés. Les habitués de la télévision par satellite ne seront pas du tout perdus. Une fois bien pointée, on ne touche plus à rien. Rassurez-vous, il y a des tutoriels et des applications excellentes pour vous assister.

Le VSAT offre une liaison très stable et constante une fois le tout bien réglé. Il est destiné aux installations fixes. En nomade, il faut à chaque fois repointer l’antenne. En mobile, on oublie tout de suite.

Il y a plusieurs opérateurs : SkyDSL, Nordnet, …

On souscrit à un abonnement selon plusieurs formules : soft (limité en data), moyen, intense (data illimité). Le matériel est proposé soit à l’achat, achat-location ou à la location. Selon le fournisseur, il y a des frais d’activations. L’abonnement peut être résilié. Cependant, contrairement à Starlink, on ne désactive pas puis réactive un forfait. On recommence tout à zéro après une résiliation comme avec un opérateur classique. Les forfaits à data limité dépassés sont bridés en débits et le surplus assez cher au GB.

Côté technique, les opérateurs VSAT utilisent le CGNAT. C’est-à-dire que votre IP sera privée et non accessible depuis internet. Il faudra utiliser un VPN pour avoir accès à une IP publique.

Le matériel VIASAT utilise une alimentation 220 VAC vers 30 VDC. Le kit complet consomme environ 30 W.

Quels sont les avantages par rapport à Starlink qui pourtant a tout pour détrôner le VSAT ?

· Les mensualités peuvent être plus abordables que Starlink sur certaines formules light. Cependant, au prix du Gb, Starlink en offre fixe arrive à concurrencer les offres VSAT.

· Les SLA : les opérateurs VSAT sont tenus à offrir une qualité de service minimale par leurs contrats et sont régis par les lois européennes. Cela veut dire qu’il y a une garantie du service, là où Starlink peut vous couper la connexion sans vous prévenir et sans aucune compensation.

· La stabilité de la liaison : une liaison VSAT est beaucoup plus stable car le lien entre le satellite et l’antenne ne bouge pas. C’est justement la particularité du géostationnaire de ne pas devoir réorienter l’antenne en permanence.

Quels sont les désavantages ?

· Installation plus fastidieuse : il faut pointer l’antenne et recommencer des fois plusieurs fois l’opération afin de trouver le meilleur signal. Cela demande 1 à 2 h pour un non expérimenté et 10 minutes pour un expérimenté. Malgré cette difficulté, les assistances (tutoriels et applications smartphone) sont très bien faites.

· Il faut être dégagé plein sud. En ville, ce n’est pas toujours évident. Malgré que Starlink exige un plus grand dégagement, il pourra fonctionner par intermittence quand un satellite passe au-dessus de vous.

· La latence de 700 ms peut être un frein pour certaines applications. Je tiens à tempérer cet argument car le VSAT fonctionne très bien avec le streaming, la voip et la vidéoconférence. Les tampons sont déjà assez énormes. Seuls les jeux en ligne pourraient poser quelques soucis.

· Par temps trop mauvais (orage ou fortes précipitations), la liaison est perdue. Starlink est plus résilient à ce sujet.

EXPERIENCE

Essais réalisés à mon domicile avec SkyDSL Flat S (forfait le moins cher) et l’installation VIASAT RM4100. D’autres essais ont été aussi réalisés aux 20 km de Bruxelles dans les mêmes conditions d’installation que Starlink.

L’installation complète m’a pris quelques heures : assemblage de l’antenne, installation de l’application, pointage, activation, lire les tutoriels. C’était la première installation.

La partie mécanique : assemblage et pointage m’a pris 30 minutes.

J’ai beaucoup chipoté avec les équipements à connecter sur le modem : le réseau gardait le premier périphérique connecté. Il m’était impossible de brancher un PC ou un routeur. Après 24h, au renouvellement du DHCP, le routeur Linksys WRT54 a été pris en compte. Je n’utilise plus que lui comme intermédiaire.

Les installations ultérieures prennent beaucoup moins de temps, comptez une heure avec l’assemblage et pointage compris.

Les débits sont malheureusement plus bas (10 à 15 Mbps) mais suffisants pour un poste de commandement et un partage restreint à une quinzaine d’utilisateurs. Il n’est pas suffisant pour un partage de type Free WIFI avec un grand nombre d’utilisateurs.

Notre retour d’expérience est concluant moyennant certaines contraintes :

· Installation plus fastidieuse que Starlink, mais réalisable avec les tutoriels et un peu d’entrainement : 2 à 3 heures sans expérience, 30 minutes avec de l’expérience. Les éléments sont lourds et assez encombrants. Il faut en plus réaliser le pointage. Il faut avoir un peu de condition physique. L’installation est faisable seul, mais à deux, c’est mieux.

· Un dégagement sud est indispensable. Bien suivre les tutoriels.

· Une fois bien installé, la liaison est très stable.

· Toutes les applications standards fonctionnent avec un peu de latence non contraignante : VoIP OVH, vidéoconférence, surf web, streaming, …

· Le matériel est encombrant au stockage et lourd : la parabole mesure 60 cm et pèse 15 à 20 kg avec l’ODU (tête). Mais il est transportable dans la plupart des véhicules et seul. Prévoir un demi coffre de Dacia Duster pour le transport. Il est possible de placer le tout dans un grand flight case.

· Prévoir un pied support avec embase carrée pour loger 4 dalles de béton assez solide pour le placer partout. Ceux vendus pour la télévision sont suffisants. Prévoir assez de leste : dalles de béton et sacs de sables. Eviter les trépieds trop légers prévus pour les petites paraboles de camping, la parabole ne tiendra pas dessus.

· Le matériel est très robuste et très stable à la prise au vent une fois bien fixé au sol. Il faut bien le stabiliser : il ne peut pas bouger ! Sinon, on perd la liaison !

· L’abonnement Flat S de SkyDSL n’offre que 15 GB de data (24 GB en club premium). Il a cependant l’avantage ne coûter que 19,8 €/mois. C’est l’option (Flat S club prémium 24 Gb) que j’ai choisie pour une utilisation occasionnelle. Le GB supplémentaire coûte cher et le débit est bridé une fois le forfait consommé. Les autres formules sont beaucoup plus compétitives, mais trop chères pour de l’occasionnel.

· Il faut prévoir un périmètre de sécurité de 10 m devant la parabole pour ne pas interrompre la liaison et ne pas subir les rayonnements.

Le VSAT peut convenir pour les services d’urgence comme liaison principale pour un poste de commandement et comme liaison de back-up en évènementiel à condition d’accepter un temps d’installation plus long et d’accepter des débits moins grands que ceux de Starlink. La garantie de service est assurée.

Les abonnements d’entrée de gamme permettent une utilisation occasionnelle en payant des mensualités bien moins grandes que Starlink. Pour une utilisation nomade fréquente et une mise en place bien plus accessible, Starlink est le plus indiqué.

Quelques liens

SkyDSL : https://www.skydsl.eu/fr-FR/Particuliers/Internet-par-satellite

NordNet : https://www.nordnet.com/

Installation d’une parabole Tooway (matériel utilisé par SkyDSL) : https://www.youtube.com/watch?v=OWfXUKjYyDo

CONCLUSION

Starlink est de loin le plus facile à utiliser et à installer avec d’excellentes performances au rendez-vous. Mais il ne peut pas être utilisé comme seul moyen de communication en cas de crise (guerre, etc …). A utiliser pour une utilisation fréquente pour rentabiliser les coûts.

Le VSAT est moins facile à déployer et inutilisable en mobile. Cependant, il permet d’avoir une connexion très stable et un service minimum garanti. A utiliser pour une utilisation occasionnelle ou fréquente.
